La chaudière électrogène à moteur Stirling type siemens double effet par WHISPERGEN

Voir le sujet précédent Voir le sujet suivant Aller en bas

La chaudière électrogène à moteur Stirling type siemens double effet par WHISPERGEN

Message  SWINGREGORY le Ven 12 Juin - 15:45

MICRO-COGENERATION A MOTEUR STIRLING -
Chaudière électrogène Whispergen AC produisant 1 kWh électrique
( consommation moyenne d'un pavillon, source : ma conférence cogénération à Amiens avec le COSTIC en 2008 )

Nous proposons ce model EHE EU1 en France, pour : les UNIVERSITEES, IUT, écoles d'ingénieurs ..............................
(nous avons déja vendu ce model !)
Si l'ancien model MK5 ( model de NZ ) avait déja été vendu en France, nous sommes les premiers à avoir vendu le nouveau model EHE en France
( model Européen EHE Efficient Home Energy )
notice MK5b :
http://www.whispergen.com/content/library/WP503702900F_Technical_Information__User_Manual_Low_Res1.pdf

notice EHE :
fournis après commande de la EHE avec ses accessoires obligatoires ( pot anti boue, désaérateur micro bulles, accumulateur de chaleur de 800 L soit un ballon tampon en circuit fermé obligatoire ...)

Model disponible en France ! depuis peu pour les particuliers.... EHE AC EU1 FR
LA EHE AC NE PERMET PAS D AVOIR DE L ELECTRICITE SI LE RESEAU EDF EST HORS SERVICE

Chaudière électrogène à moteur STIRLING ayant le meilleur rapport qualité prix : la version 5 du whispergen : la Mark 5 ( fabriquée en Nouvelle Zélande ) et ci-dessous la toute nouvelle version Europe qui est fabriquée en Espagne, la EHE ( Efficient Home Energy ) .




micro-cogénération,
chaudière à condensation ;
moteur Stirling 4 cylindres type siemens double action ;

Rendement global de 105 % sur PCI ( Pouvoir Calorifique Supérieur ) : chaudière électrogène à condensation.


Puissance électrique : 1000 W AC ( à 220-240 V )

Puissance thermique : de 7 kW à 14 kW

Combustible : gaz naturel et prochainement propane.

Dimensions : 491*563*838 (l*p*h) "Occupe la place d'un lave vaisselle"

Poids : 148 kg
Attestations : Certificat CE
Garantie constructeur sur la EHE : 5 ans.

Voici ci-dessous :

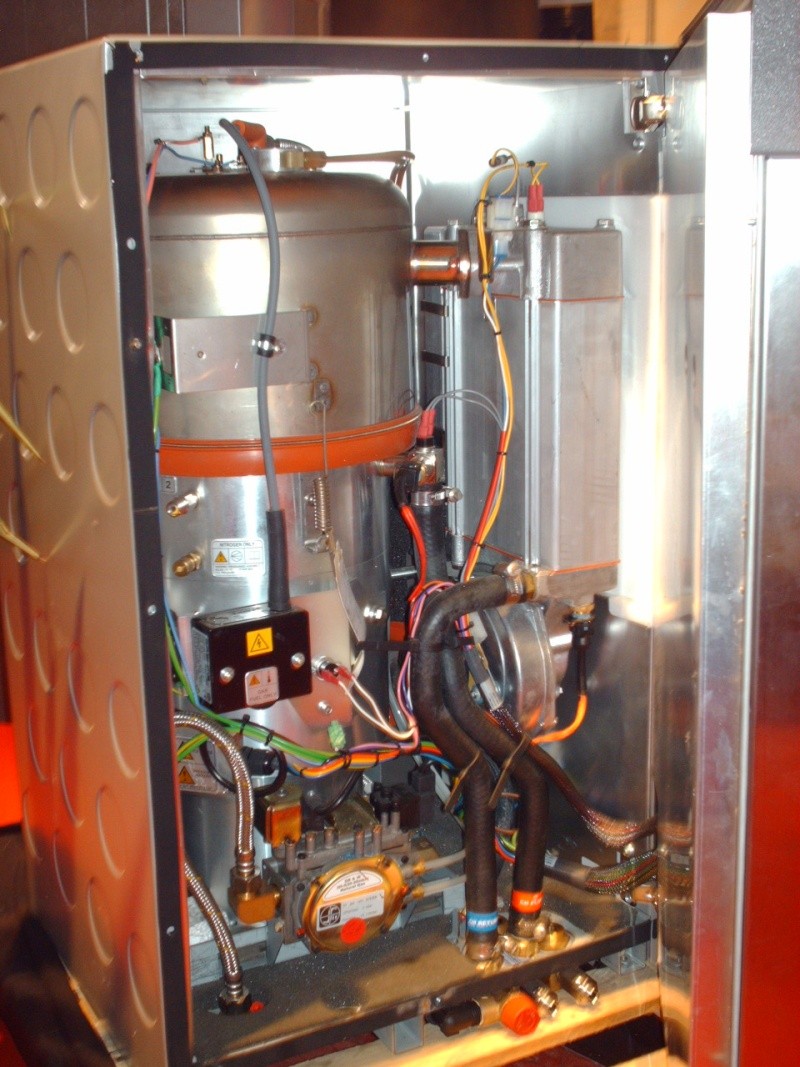

3 PHOTOS DE L ANCIENNE VERSION WHISPERGEN : LA MK5b
et pour la 4ième photo : la EHE avec la MK5 vue de derrière.
(Photos prises par Grégory Sellier, il y a plus de 2 ans environ. Tous droits réservés)









Voici la video, de cette chaudière électrogène Stirling à condensation , sur mon espace youtube :
http://www.youtube.com/watch?v=pLadMF1eyLk&feature=channel_page
...................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
La technologie performante de demain est la chaudière électrogène ou écogénérateur à moteur stirling , qui fournit à la fois la totalité du besoin thermique et une bonne partie de l'électricité du domicile....

La chaudiere électrogene à moteur Stirling est une chaudière micro cogénération dont le principe est de produire de la chaleur et de l'électricité à partir de gaz naturel. La « micro cogénération » est réservée pour des puissances électriques inférieures à 36 KW. Les avantages de ce système sont de produire de l'électricité au prix du gaz et de réduire les émissions de CO2.

Les premières installations de chaudières à condensation électrogènes viennent d’être mise en service en France par GDF. Ces chaudières encore plus performantes produisent d'une part de la chaleur pour les besoins de chauffage et d'eau chaude sanitaire et d'autre part de l'électricité permettant de couvrir environ 50% des besoins d'une habitation standard. L’offre en chaudières à condensation électrogènes devrait s’élargir très prochainement.

https://i83.servimg.com/u/f83/12/63/22/96/whispe10.jpg





il existe un autre model de cette marque adapté aux bateaux en 12 ou 24 V de 800 W, Whispergen DC, mais nous n'en parlerons pas ici . Model Whispergen DC ( le seul model fonctionnant sans être raccordé au réseau électrique EDF ) non disponible pour le moment !

Demandes de devis installé, posé : ( pour la Picardie et Nord Pas de Calais voir le Nord de Paris ...)
Infos :http://www.jde.be/assets/upload/file/Electrotech_communique%20PR.pdf
http://www.electrotech.be/images/electrotech/presse_tubatisjerenove_nov20100001.pdf
( PDF = prix indicatifs Belges non valable pour la France ! )

Contact mail : robertstirling@hotmail.fr

Cordialement

Sellier Grégory
SWINGREGORY


Dernière édition par SWINGREGORY le Mar 7 Fév - 14:01, édité 14 fois

SWINGREGORY
Admin

Messages : 179
Date d'inscription : 02/07/2008
Age : 41
Localisation : amiens ( 80 )

Voir le profil de l'utilisateur http://cogeneration.discutforum.com

Revenir en haut Aller en bas

Re: La chaudière électrogène à moteur Stirling type siemens double effet par WHISPERGEN

Message  SWINGREGORY le Mer 10 Mar - 10:31


Solutions innovantes / de chauffage et de production d'électricité : l' écogénérateur WHISPERGEN EHE












GDF SUEZ teste des chaudières électrogènes grand public


GDF SUEZ R/D expérimente une chaudière innovante

GDF SUEZ a équipé quatre logements neufs en Ile-de-France de chaudières au gaz permettant de produire de l'électricité. Cette installation unique fonctionne grâce à un générateur d'électricité plus économique et plus respectueux de l'environnement. Les utilisateurs, qui revendront une partie de l'électricité produite, devraient pouvoir diminuer leur facture de l'ordre de 15 %.

LE PARISIEN, DU 10 FEVRIER 2009

Des chaudières à gaz pour produire de l'électricité
source: http://www.maisonapart.com/edito/construire-renover/energie-chauffage-climatisation/des-chaudieres-a-gaz-pour-produire-de-l-electricit-2588.php
Quatre logements sociaux d’Epinay-sur-Seine, en Seine-Saint-Denis, ont été équipés d’une chaudière à gaz expérimentale. Grâce à elle, ses occupants couvrent la totalité de leurs besoins en chauffage et eau chaude sanitaire mais, en plus, produisent de l’électricité...


Jamais France Habitation, l’un des principaux bailleurs sociaux d’Ile-de-France, n’avait demandé aux occupants d’un logement de prendre autant soin de leur chaudière. Il faut dire que jusqu’ici, il n’avait pas non plus mené d’opération pilote avec ce type d’équipement. Mais, la situation a changé : quatre de ses logements neufs situés à Epinay-sur-Seine, en Seine-Saint-Denis, viennent en effet d’être équipés d’une chaudière nouvelle génération. L’opération, menée en partenariat avec GrDF, filiale indépendante de GDF Suez, vise à tester un matériel dont la commercialisation n’a pas encore été lancée en France. Cette chaudière présente la particularité d’arriver à la fois à couvrir la totalité des besoins en chauffage et eau chaude sanitaire du logement mais aussi entre 50% et 80% de ceux en électricité.
150 euros économisés par an

Les quatre logements concernés ont été équipés d’un écogénérateur, dispositif innovant comprenant une chaudière à condensation et un moteur à combustion externe couplé à un générateur. "Lorsque l’écogénérateur est sollicité pour chauffer le logement ou l’eau, il produit en parallèle de l’électricité", résume-t-on chez GrDF. Outre les bénéfices environnementaux et énergétiques liés à la fabrication d’énergie in situ, le système présente l’avantage de faire réaliser aux habitants d’importantes économies financières. Ces derniers peuvent en effet revendre le surplus de leur production d’électricité à EDF. "Les gains générés par la production d’énergie devraient alléger la facture énergétique globale, donc les charges locatives des habitants, commente Max Blettery, responsable du programme d’Epinay-sur-Seine au sein de France Habitation. Ils ont été potentiellement estimés à 150 euros par an, soit une diminution de la facture énergétique de l’ordre de 15%".

Commercialisation prévue pour 2010-2011

Pour vérifier l’efficacité du système, les logements pilotes seront mis en comparaison avec d’autres, équipés d’une chaudière à gaz classique. Un livret pédagogique expliquant le bon fonctionnement de l’installation a par ailleurs été d’ores et déjà remis à chacun des locataires. "Un an d’observation sera nécessaire, confie Max Blettery. En cas de succès, l’idée serait d’étendre le dispositif à d’autres projets".

Pour le moment, seule la société Whispergen envisage de se lancer dès la fin 2009 dans la commercialisation de ce type de chaudière en France. C’est d’ailleurs l’un de ses modèles qui, après avoir été testé au centre de recherche de GrDF, a servi pour l’opération d’Epinay-sur-Seine. D’autres fabricants - De Dietrich, Remeha, Baxi, MTS, Bosch, Viessmann, Vaillant... - devraient d’ailleurs lui emboîter le pas mais pas, avant la fin de l’année 2010 voire 2011. A noter que les prix annoncés pour le lancement de ces produits présentent un surcoût d’environ 30% par rapport aux autres. Un investissement qui devrait être rentabilisé grâce aux économies d’énergie engendrées.

Céline Chahi (12/02/2009)


Dernière édition par SWINGREGORY le Mar 8 Nov - 20:09, édité 5 fois

SWINGREGORY
Admin

Messages : 179
Date d'inscription : 02/07/2008
Age : 41
Localisation : amiens ( 80 )

Voir le profil de l'utilisateur http://cogeneration.discutforum.com

Revenir en haut Aller en bas

Re: La chaudière électrogène à moteur Stirling type siemens double effet par WHISPERGEN

Message  SWINGREGORY le Mar 13 Avr - 19:39

Critères de Développement Durable
La cogénération permet d'économiser de 15 à 30% d'énergie primaire par rapport aux productions séparées de chaleur de d'électricité (source: Document Facteur 4, Institut
pour un Développement Durable).

Description WhisperGen : une chaudière au gaz, économique, basée sur le principe de la production combinée de chaleur et d'électricité.

Cette centrale de cogénération de chaleur et d’électricité a été développée pour une utilisation domestique, ce qui représente une véritable révolution dans le domaine de l’énergie.

De la taille d’un lave vaisselle, le WhispergGen est capable de satisfaire la demande en chauffage et eau chaude sanitaire de toute votre habitation, tout en produisant de l’électricité !

L’électricité générée peut être utilisée pour alimenter les appareils en fonctionnement dans la maison ou renvoyée sur le réseau de distribution.

Le WhisperGen produit de l’énergie propre, de manière efficace, et peut avantageusement remplacer votre système de chauffage existant...

Plus d’une raison d’adopter le WhisperGen

Réelles économies d’énergies (factures d’électricité réduites : le compteur tournant certaines heures à l’envers, et au périodes d’autoconsommation, pas du tout )
Moteur fiable et nécessitant peu d’entretien
Programmable et paramétrable par l’utilisateur
Encombrement réduit (de la taille d’un appareil électroménager encastrable); niveau sonore faible
Impact réduit sur l’environnement dû à une utilisation plus rationnelle et efficace de l’énergie primaire

SWINGREGORY
Admin

Messages : 179
Date d'inscription : 02/07/2008
Age : 41
Localisation : amiens ( 80 )

Voir le profil de l'utilisateur http://cogeneration.discutforum.com

Revenir en haut Aller en bas

Re: La chaudière électrogène à moteur Stirling type siemens double effet par WHISPERGEN

Message  SWINGREGORY le Ven 17 Sep - 11:12


Voici ma nouvelle video sur youtube de la WHISPERGEN EHE démontée....
On peut y appercevoir les parties externes des 4 pistons du moteur Stirling type siemens double effet...

http://www.youtube.com/watch?v=y9M2ruqyngw

Vidéo que j'ais tournée en Belgique lors de ma formation EHE....

Par ailleurs nous proposons l'installation de cette technologie pour les particuliers, en Belgique Wallonne uniquement, au vu des garanties constructeur qui ne sont pas valables en France actuellement
( remplacement de chaudière simple ! sans modifications ou création du reseau de chauffage ) :
Voir ce document uniquement valable pour la Belgique :
http://www.easyfairs.com/uploads/tx_ef/WhisperGen_Communiquepresse-e2ad5e.pdf

Cordialement
Sellier Grégory

SWINGREGORY
Admin

Messages : 179
Date d'inscription : 02/07/2008
Age : 41
Localisation : amiens ( 80 )

Voir le profil de l'utilisateur http://cogeneration.discutforum.com

Revenir en haut Aller en bas

Re: La chaudière électrogène à moteur Stirling type siemens double effet par WHISPERGEN

Message  SWINGREGORY le Mer 13 Avr - 20:01



Video Allemande montrant l'intérieur de la EHE...

http://www.youtube.com/watch?v=CoDEJTOWblo&feature=channel_video_title


SWINGREGORY
Admin

Messages : 179
Date d'inscription : 02/07/2008
Age : 41
Localisation : amiens ( 80 )

Voir le profil de l'utilisateur http://cogeneration.discutforum.com

Revenir en haut Aller en bas

Re: La chaudière électrogène à moteur Stirling type siemens double effet par WHISPERGEN

Message  SWINGREGORY le Jeu 9 Juin - 11:30

SOURCE INFO :
http://www.nickelinstitute.org/index.cfm/ci_id/10053/la_id/2.htm#2

LA FINE POINTE DE LA TECHNIQUE
Produire, directement chez soi, une partie ou la totalité de l'électricité consommée, pour un rendement optimal.


Les aciers inoxydables résistants aux hautes températures révolutionnent le chauffage résidentiel

Nickel magazine, Juin. 02 -- L'acier inoxydable allié nickel et d'autres nouveaux matériaux ont permis au moteur Stirling de faire une percée spectaculaire comme source électrocalogène résidentielle à rendement élevé.

La réduction des émissions de carbone pourrait s'avérer particulièrement importante si l'idée faisait recette auprès des propriétaires de résidences.

Les moteurs Stirling

sont des moteurs à air chaud qui furent brevetés

pour la première fois par le pasteur écossais Robert Stirling en 1816.

Leur fonctionnement repose sur le principe de la dilatation puis de la contraction

d'un gaz selon que celui-ci est chauffé ou refroidit.

Les fluctuations de pression successives créées par le transfert du gaz de la partie chaude (haute)

à la partie froide (basse) du moteur impriment au piston un mouvement de va-et-vient.

Plus la différence de température est grande entre les phases de chauffage et

de refroidissement du moteur, plus l'énergie mécanique dégagée est importante.

C'est pourquoi les nouveaux aciers inoxydables résistants aux hautes températures et les céramiques sont des matériaux particulièrement intéressants : ils permettent aux gaz d'atteindre des températures allant jusqu'à 1 200[degrees symbol]C tout en résistant à la corrosion et à la déformation.

Tirant profit de leur grande résistance, Whisper Tech, une entreprise de Nouvelle-Zélande,

a conçu un système de compresseur, une centrale électrocalogène conçue spécifiquement pour l'utilisation domestique. David Moriarty, le Directeur général de Whisper Tech précise : « Nous avons pris un temps considérable pour étudier les divers matériaux anti-corrosifs et réaliser les tests d'endurance à la fatigue [pour les échangeurs thermiques et les brûleurs] ». Mais, pour des raisons de propriété industrielle, M. Moriarty n'en dira pas plus.

Des centrales électrocalogènes

fonctionnant avec des moteurs Stirling sont actuellement en cours d'étude dans quelques résidences de

Grande-Bretagne et des Pays-Bas. Selon un expert-conseil de chez EA Technology, si tous les propriétaires de résidence de Grande-Bretagne remplaçaient leurs chaudières par des centrales électrocalogènes, le pays verrait ses émissions polluantes baisser suffisamment pour pouvoir remplir 61 % des obligations du protocole de Kyoto.

Une version plus imposante de ce système est couramment utilisée, en tant que source rentable

d'énergie, dans les usines et les immeubles résidentiels élevés, mais s'avère inappropriée pour les résidences individuelles, car elle fonctionne grâce à des turbines à gaz ou des moteurs à combustion interne. Désormais, grâce aux développements récents de la technologie des moteurs Stirling, les applications au domaine résidentiel deviennent possibles.

Les centrales électrocalogènes destinées aux résidences sont plus petites, moins bruyantes et beaucoup plus performantes que les appareils de chauffage résidentiels courants. 70 % environ de l'énergie générée par le gaz naturel est transformé en chaleur et utilisé pour le chauffage des pièces et l'eau chaude,

tandis que 10 à 25 % est converti en électricité. Seulement 5 à 15 % se transforme en fumées, comparativement à 30 % environ pour les chaudières conventionnelles.

Les centrales électrocalogènes ont l'avantage supplémentaire de produire de l'électricité pour alimenter la résidence, réduisant ainsi la dépendance envers les centrales électriques. Un autre fournisseur, Group of Britain, considère que ses centrales électrocalogènes pourrait faire épargner jusqu'à 200 [english pounds symbol] par an, en notes d'électricité, au propriétaire résidentiel moyen.

Whisper Tech estime, quant à lui, qu'il existe un marché croissant pour les centrales électrocalogènes résidentielles. David Moriarty indique d'ailleurs que la compagnie négocie présentement avec des fabricants en contact avec les marchés de matières premières et les marchés potentiels européens où plus de six millions de chaudières résidentielles sont vendues chaque année. De son côté, EA Technology prévoit s'approprier environ 15 % de ce marché, avec ses centrales électrocalogènes résidentielles, en dedans de cinq ans.

Le système de compresseur Whisper pèse environ 90 kg (kilogrammes) et mesure

450 x 500 x 750 mm (millimètres). Il peut fonctionner avec différents types de combustible, y compris le gaz naturel, le biogaz, le gazole et le kérosène. Le sytème produit environ 5 kW (kilowatts) d'énergie calogène, environ 0.75 kW (kilowatt) d'électricité et coûte légèrement plus cher qu'une chaudière.

INFOS POUR LE MODEL DC...
